AMIGO는 미터링 MCU를 중심으로 KCMVP 보안칩, 릴레이, 배터리, LCD, CT, RTC, Wi-Sun으로 구성됩니다.
AMIGO 보드에는 메인 MCU, KCMVP 보안칩, Load Switch, Isolator, RS-485 Tranceiver, LCD, Relay, Relay Driver, Battery, Voltage Detector, EEPROM, CT, RTC 등의 부품이 필요하며 에이블웍스는 해당부품 공급과 설계 컨설팅을 수행하고 있습니다.

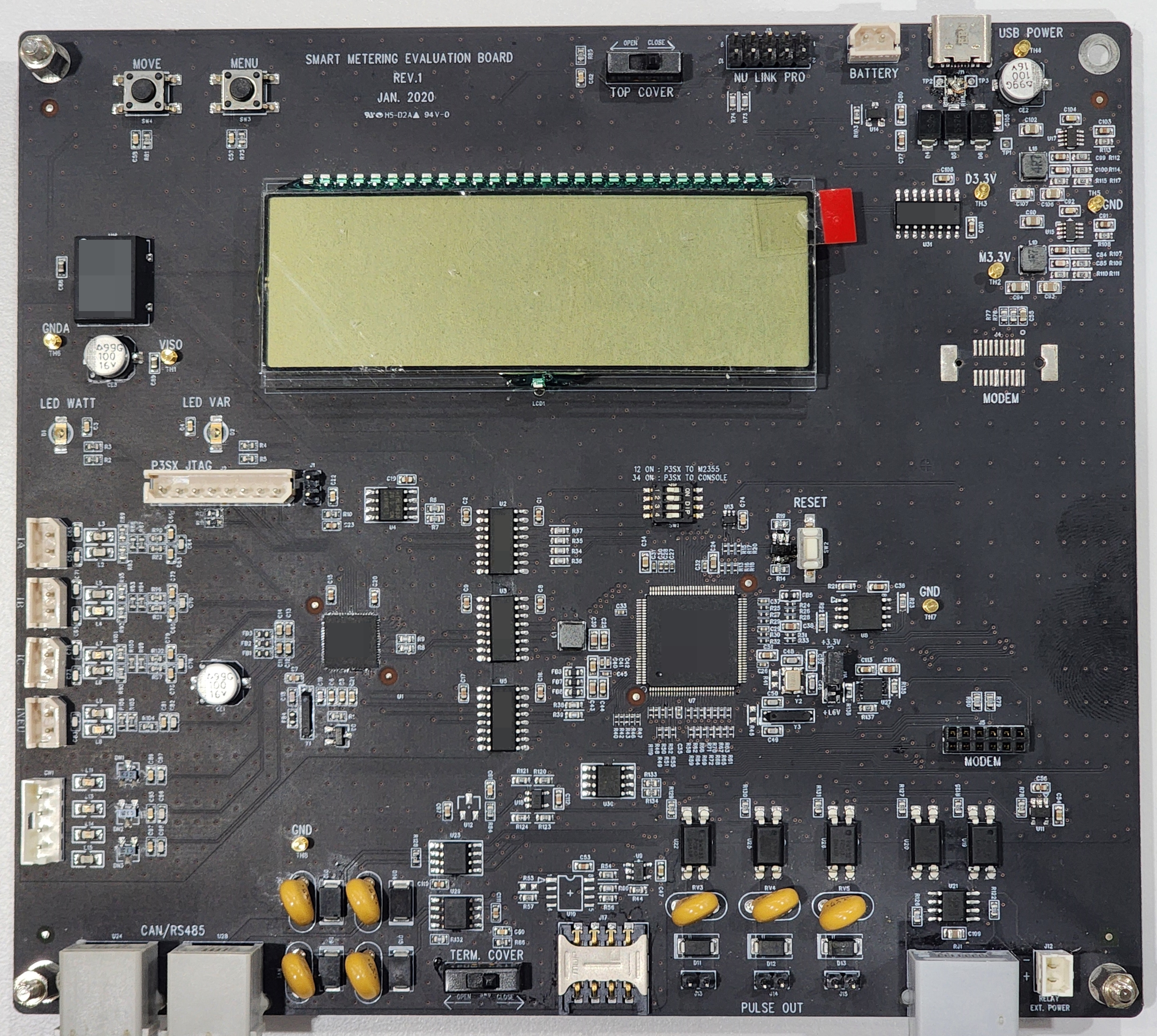

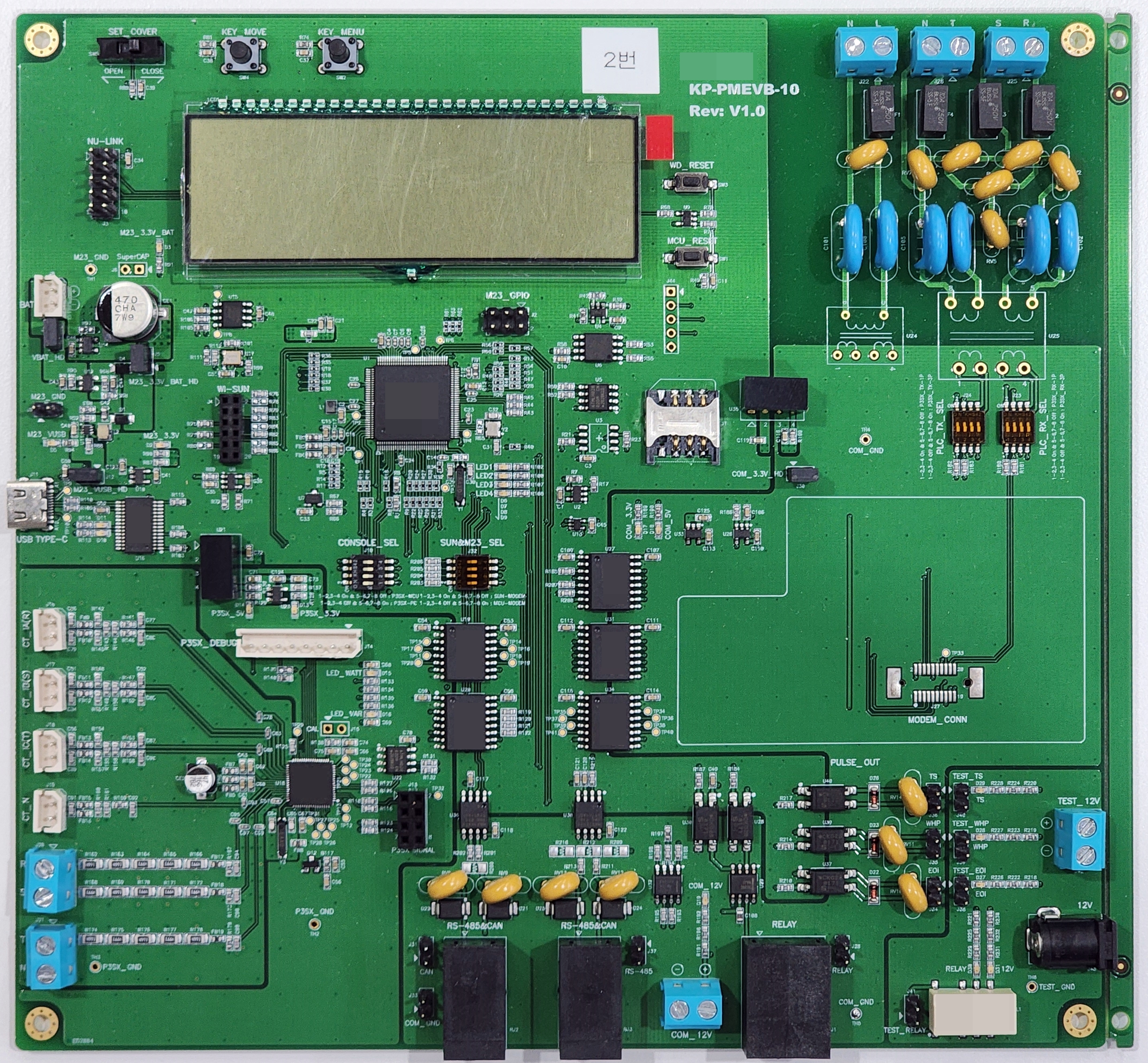

에이블웍스가 디자인한 AMIGO 개발보드는 고객사들이 개발과 양산을 더욱 신속하고 편리하게 수행할 수 있도록 지원하며, 왼쪽의 사진에서 확인할 수 있습니다.
AMIGO 개발보드의 블록 다이어그램을 나타냅니다. 이 블록 다이어그램은 세 가지 주요 부분으로 구성되어 있습니다: 계량부, 운영부, 그리고 통신부입니다. 이들 각각은 전기적으로 아이솔레이션된 영역으로 구분되어 있습니다.
계량부는 주로 전력량을 측정하는 데 사용되며, 아날로그 프런트앤드와 계량칩으로 이루어져 있습니다. 이 부분은 정밀한 전력 측정과 관련한 기능을 담당합니다.
운영부는 주로 제어 및 관리 기능을 담당하며, 메인 MCU가 중심입니다. 더불어 KCMVP 보안칩, RTC(실시간 시계), 그리고 IO 모듈로 구성되어 있어 다양한 기능을 지원합니다.
통신부는 주로 외부와의 통신을 관리합니다. PLC 모뎀 연결부, RS485, 그리고 Relay Driver로 구성되어 있어 다른 장치 또는 시스템과의 데이터 교환 및 제어를 용이하게 합니다.
AMIGO 개발보드는 AMIGO 규격에 맞추어 설계되었으며, 이를 통해 고객사는 자사의 장비 개발을 보다 신속하고 효율적으로 수행할 수 있습니다. 이러한 설계는 높은 편의성과 개발 속도를 제공하여, 새로운 장비를 개발하고 통합하는 과정을 간소화합니다.

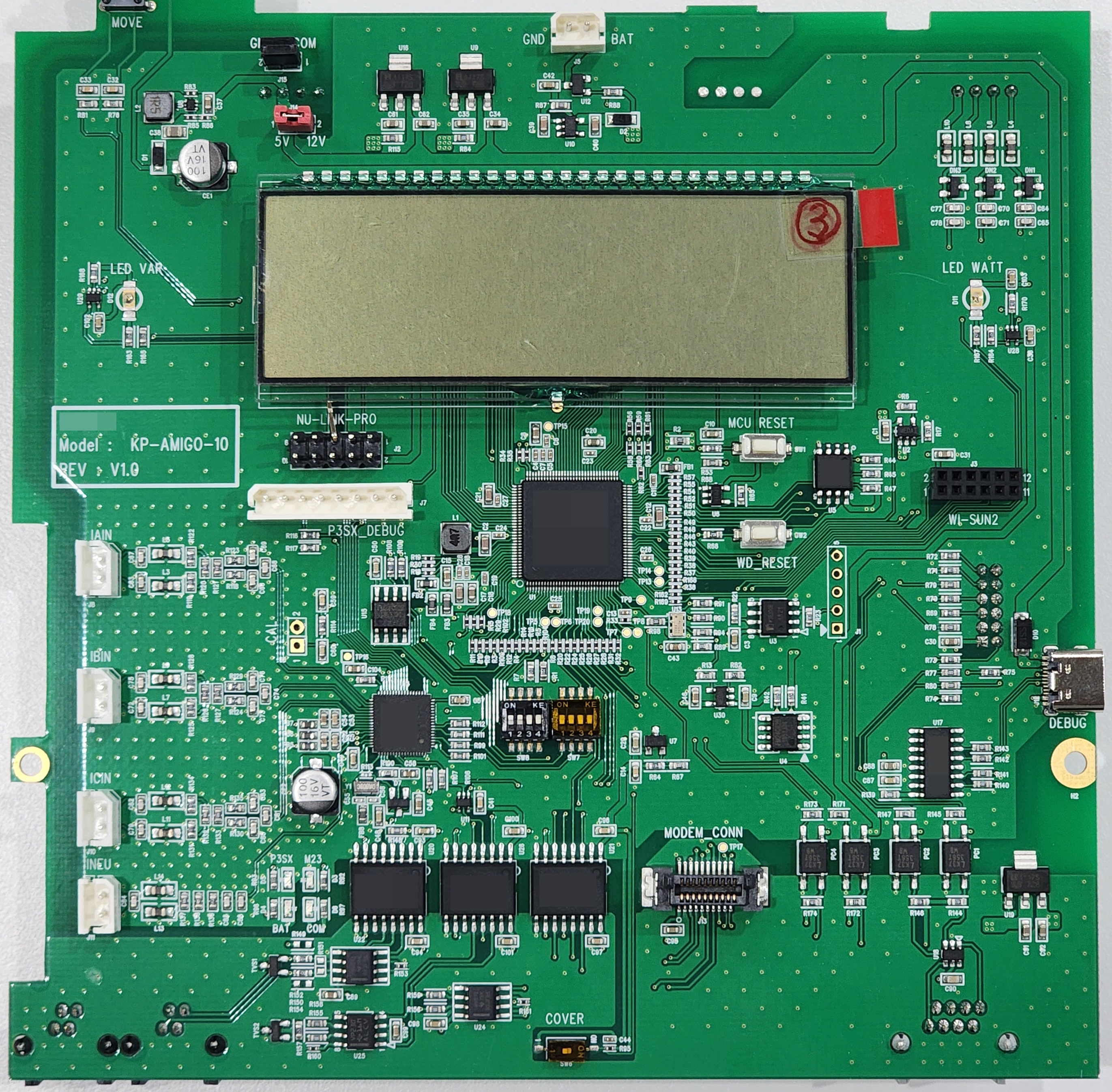

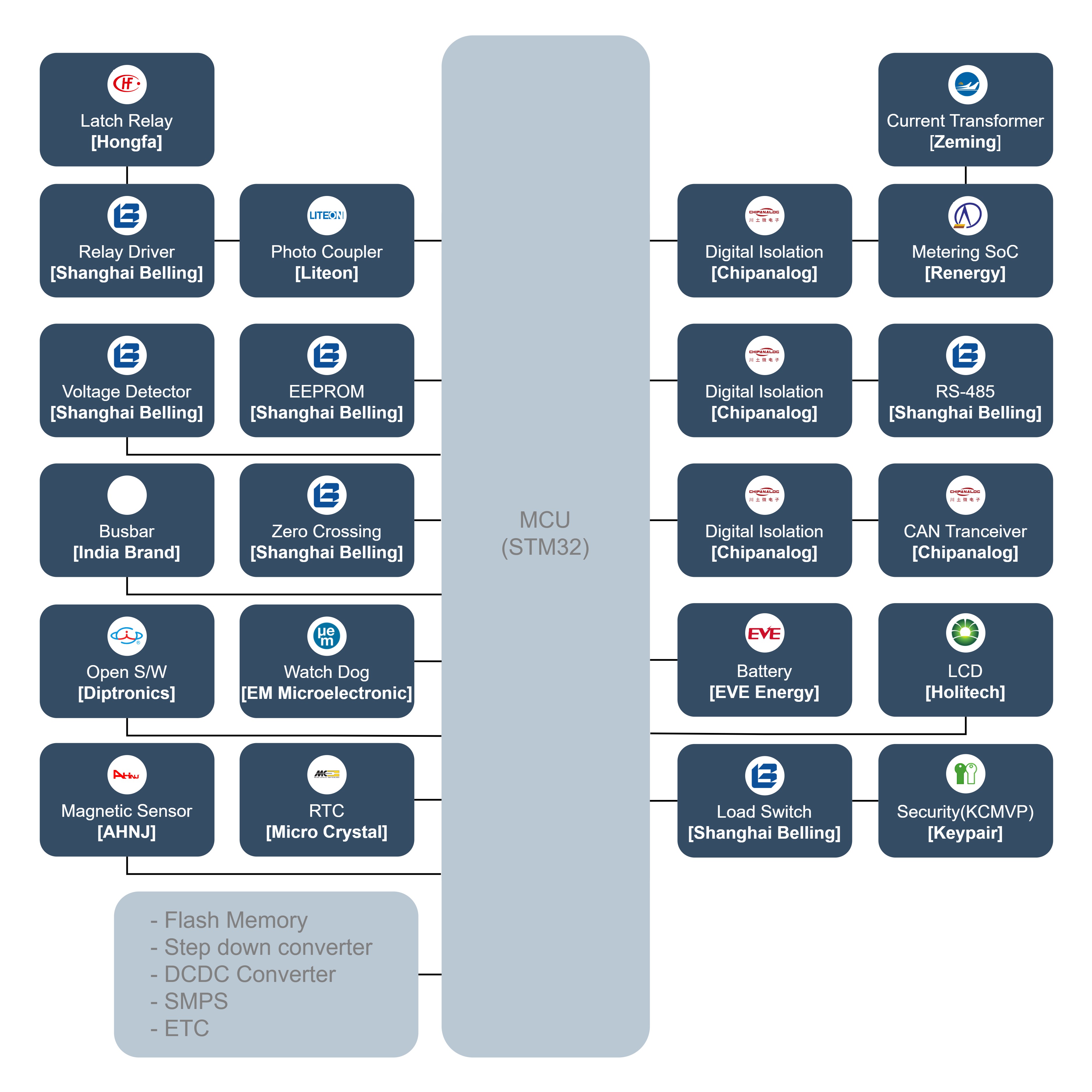

블록 다이어그램은 한전향 AMIGO 보드를 나타냅니다. 이 보드는 제품과 더 가까운 형태로 설계되어 개발보드와는 차별화됩니다. 주요 구성 요소로는 RTOS가 탑재된 주 MCU와 전력 계량을 담당하는 계량칩이 포함되어 있습니다. 주 MCU 영역에는 CAN, RS-485, Wi-SUN 통신 모듈, KCMVP 보안칩, EEPROM, 그리고 LCD와의 연결이 이루어져 있습니다.
계량칩 부분은 아날로그 프런트앤드 로직을 통해 CT로부터 입력되는 전력 측정 데이터를 처리하고, 이를 주 MCU로 전달하는 역할을 담당합니다. 이러한 구성으로 보드는 제품에 조화로운 기능과 형태를 제공하며, 다양한 영역에서의 효율적인 데이터 처리와 통신을 실현합니다.

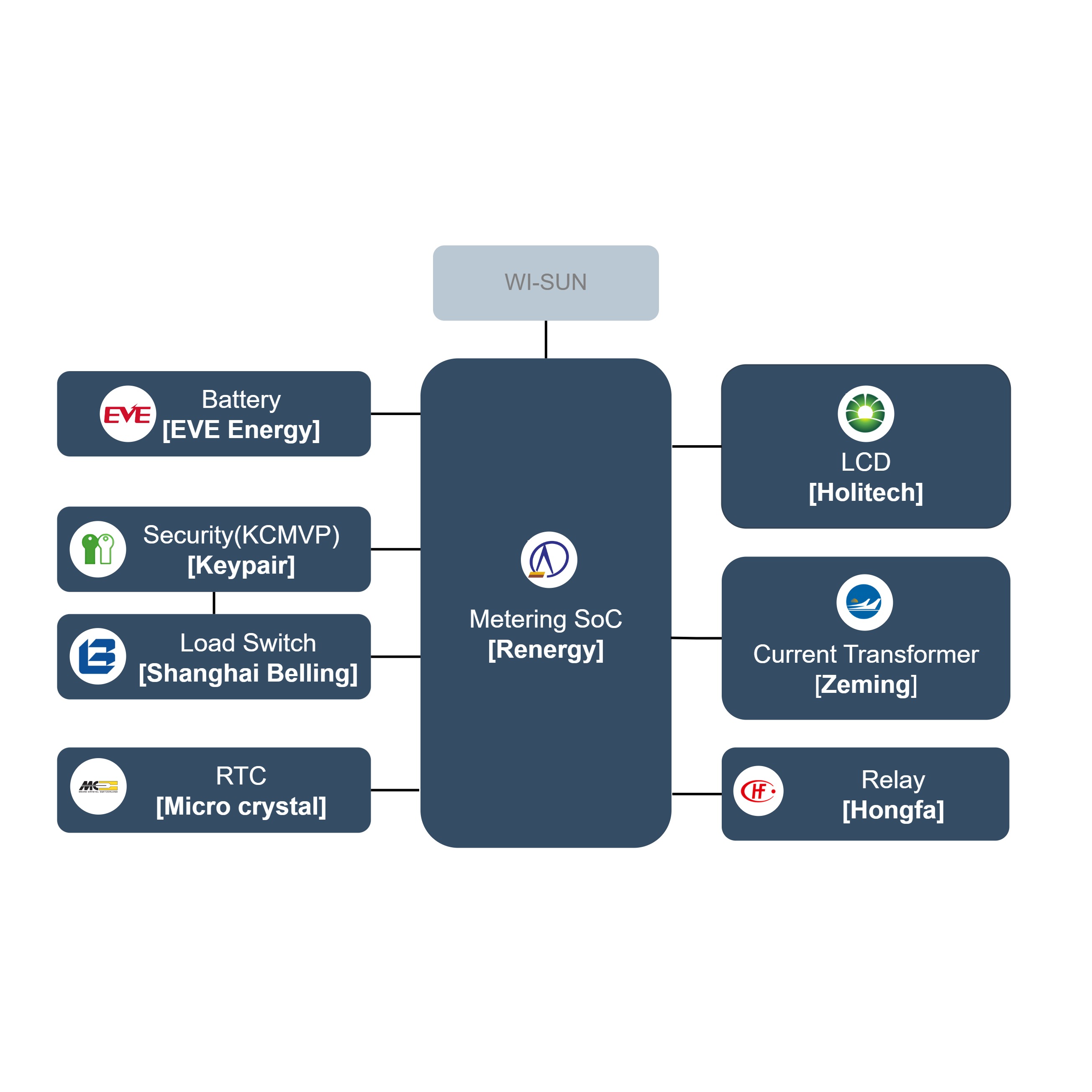

경량형 스마트 미터의 블록 다이어그램을 소개합니다. 이 시스템은 한전향 AMIGO와는 차이가 있어, 하나의 Metering MCU에 전력 계측 부분, KCMVP 보안칩, 통신 모듈, 실시간 시계 (RTC), 릴레이, 배터리, 그리고 LCD가 효과적으로 통합되었습니다. 이러한 설계는 AMIGO보다 더 경량화된 시스템을 형성할 수 있는 장점을 가지고 있습니다. 이를 통해 가볍고 효율적인 시스템 구성이 가능합니다.

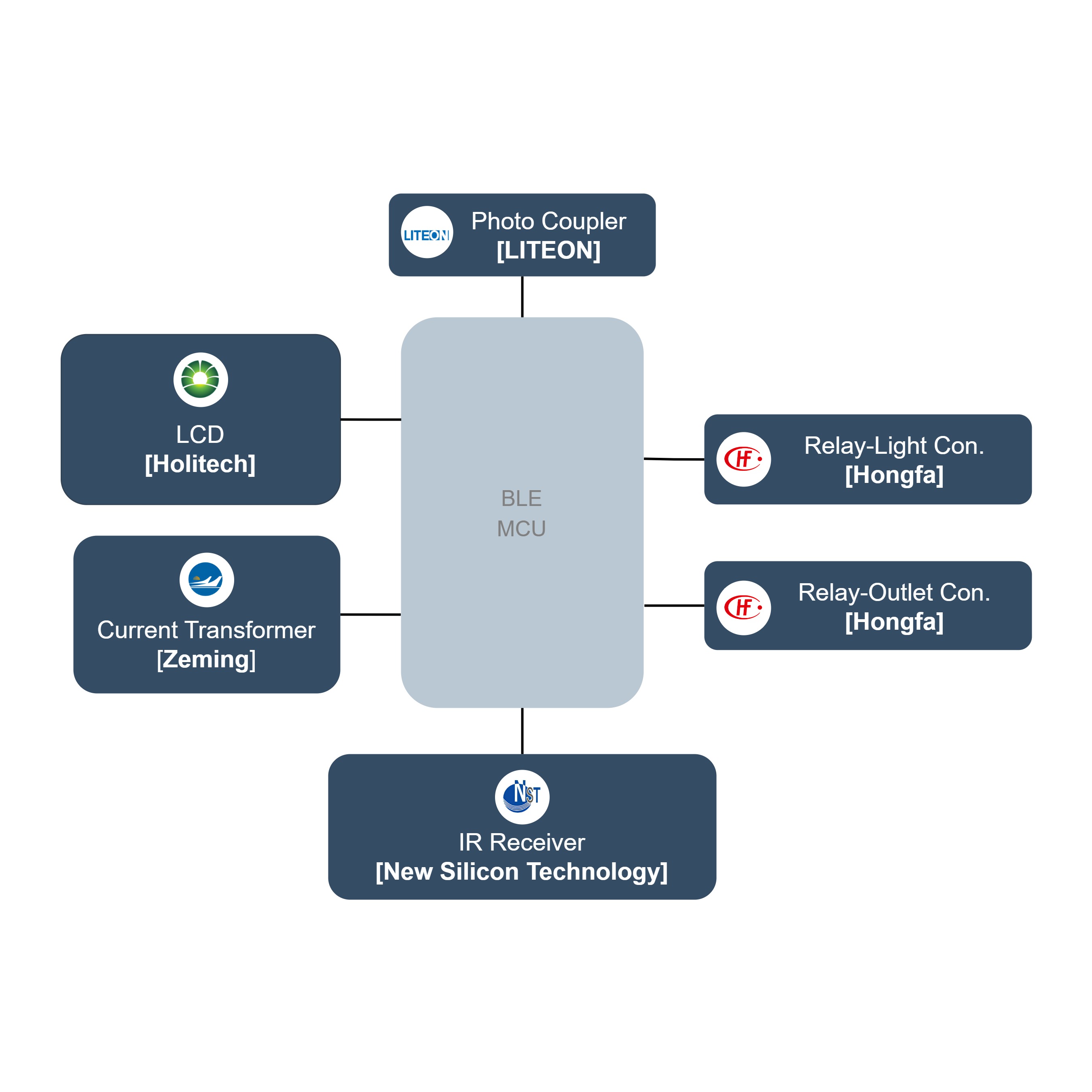

스마트 스위치 시스템은 메인 컨트롤러, 스위칭 회로, 무선 통신 모듈, 전원 관리 회로, 디바이스 상태 표시 기능으로 이루어져 있습니다. 메인 컨트롤러는 다양한 작업을 관리하며 스위치 상태 관리를 조율합니다. 스위칭 회로는 전력 흐름을 제어하고 전기적 연결과 분리 작업을 수행하며, 무선 통신 모듈은 외부 기기와 통신하며 스마트 홈 시스템과 연결합니다.

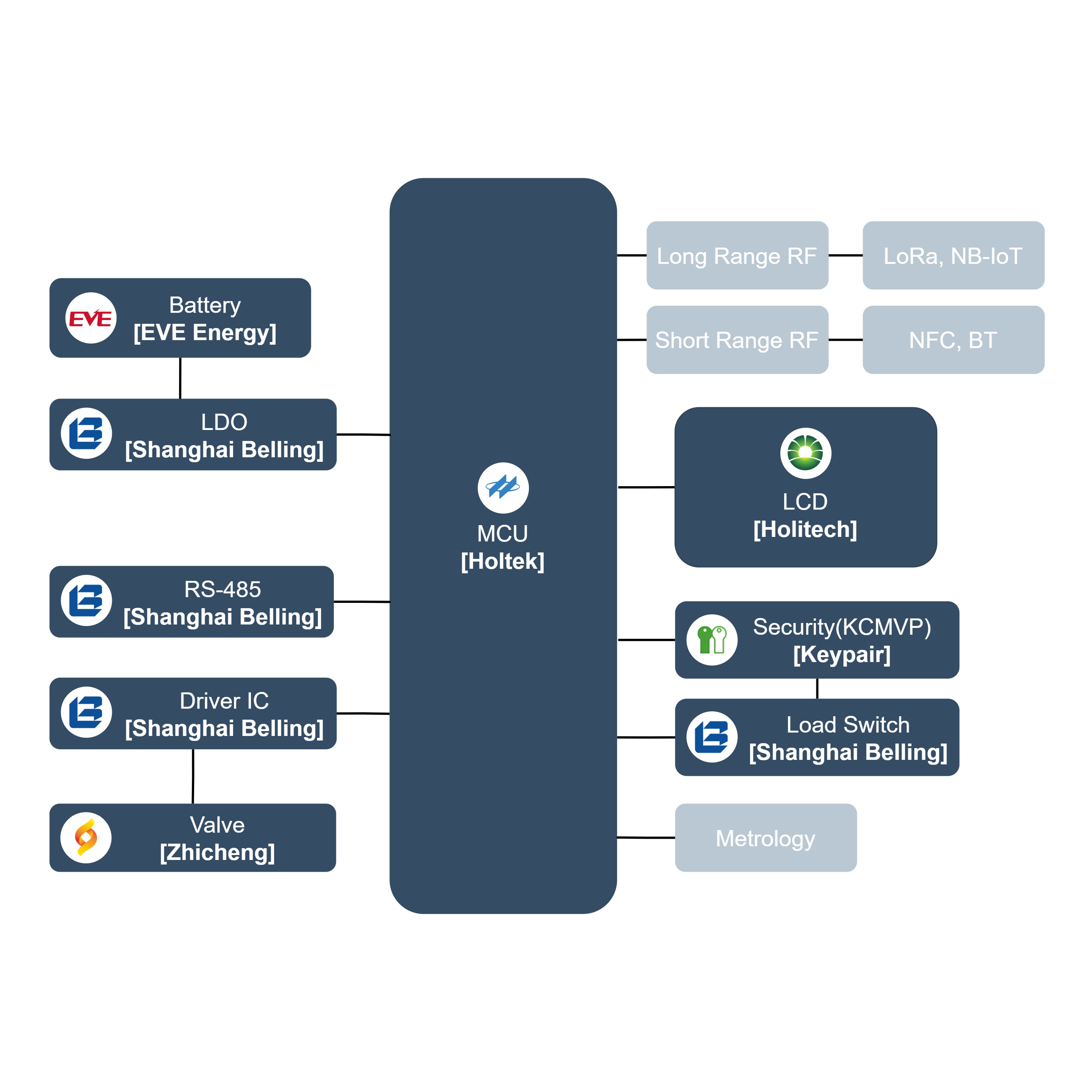

스마트 가스 미터의 내부 시스템 블록 다이어그램은 다음과 같은 주요 구성으로 이루어져 있습니다. 주축인 메인 MCU는 다양한 기능을 조율하며 데이터 처리와 통신을 주도합니다. 정밀한 가스 계측은 가스 계측 모듈을 통해 이루어지며, 통신 모듈은 무선 기술을 활용하여 사용 데이터를 전송합니다. 사용자 데이터 보안을 보장하기 위한 보안 모듈은 중요한 역할을 담당합니다. 전원 관리와 백업용 배터리는 지속적인 동작을 지원하며, 디스플레이와 UI는 사용자에게 편리한 정보 제공을 도와줍니다. 데이터 저장 및 시간 관리를 위한 모듈, 그리고 센서와 감지기를 포함하여, 스마트 가스 미터는 효율적이고 정확한 데이터 수집을 통해 에너지 관리의 핵심 역할을 수행합니다.

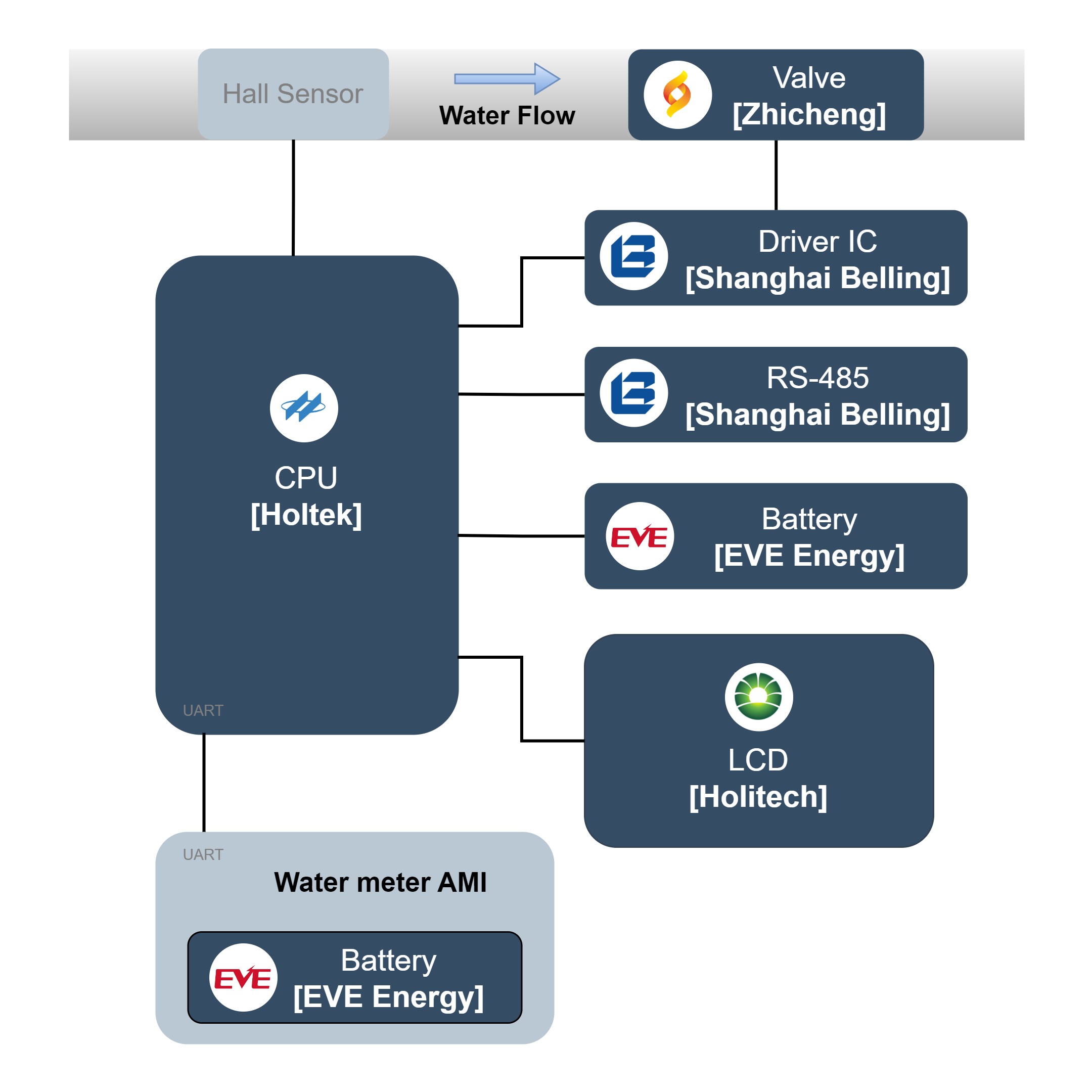

멀티제트 수도미터의 내부 시스템 블록 다이어그램은 다음과 같은 주요 구성을 가지고 있습니다. 주축인 메인 MCU는 데이터 처리, 통신 및 계측 작업을 주도하며, 멀티제트 계측 모듈은 정확한 수도 흐름 계측을 담당합니다. 데이터 통신 모듈은 수도 사용량 및 미터 상태 데이터를 외부로 전송합니다. 전원 관리 및 백업 배터리는 미터의 지속적인 운영을 보장하며, 디스플레이 및 UI는 사용자에게 정보를 시각적으로 전달합니다. 마지막으로 흐름 감지 센서는 정확한 수도 흐름 감지를 수행합니다. 이러한 요소들이 협력하여 멀티제트 수도미터는 정확한 데이터 수집과 가치 있는 정보 제공을 실현하며 수도 사용량을 효율적으로 관리합니다.

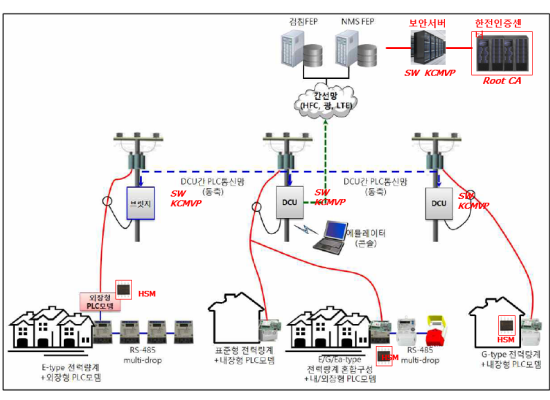

한전 인증센터(CA) 설립
- 인증서 관리 총괄 기관, 생성, 폐기, 갱신, 운영은 한전 정보보안실
보안서버 개발/설치
- 종단의 기기들이 한전자산의 정상적인 기기인지 확인
DCU/모뎀(통신기기)
- OS(Linux or Window)가 있는 기기로 SW KCMVP 적용 가능, HW KCMVP도 적용가능 통신방식 LTE, RS-485, HSPLC, HPGP
전력량계(종단기기)
- 실질적인 End-to-end 보안을 구현하기 위해 반드시 보안을 적용해야 함. KCMVP 적용
스마트미터 게이트웨이는 다양한 데이터 흐름인 LMN, HAN, WAN 사이에서 조화롭게 상호 연계되는 중요한 역할을 수행합니다. 이를 위한 핵심 요소로서, 게이트웨이 내부에는 뛰어난 안전성을 제공하는 KCMVCP 보안모듈이 내장되어 있습니다. 이 모듈은 데이터를 철저하게 암호화하여 민감한 정보의 안전성을 유지하고, 더불어 데이터의 신뢰성을 위한 인증 절차를 원활하게 수행합니다.

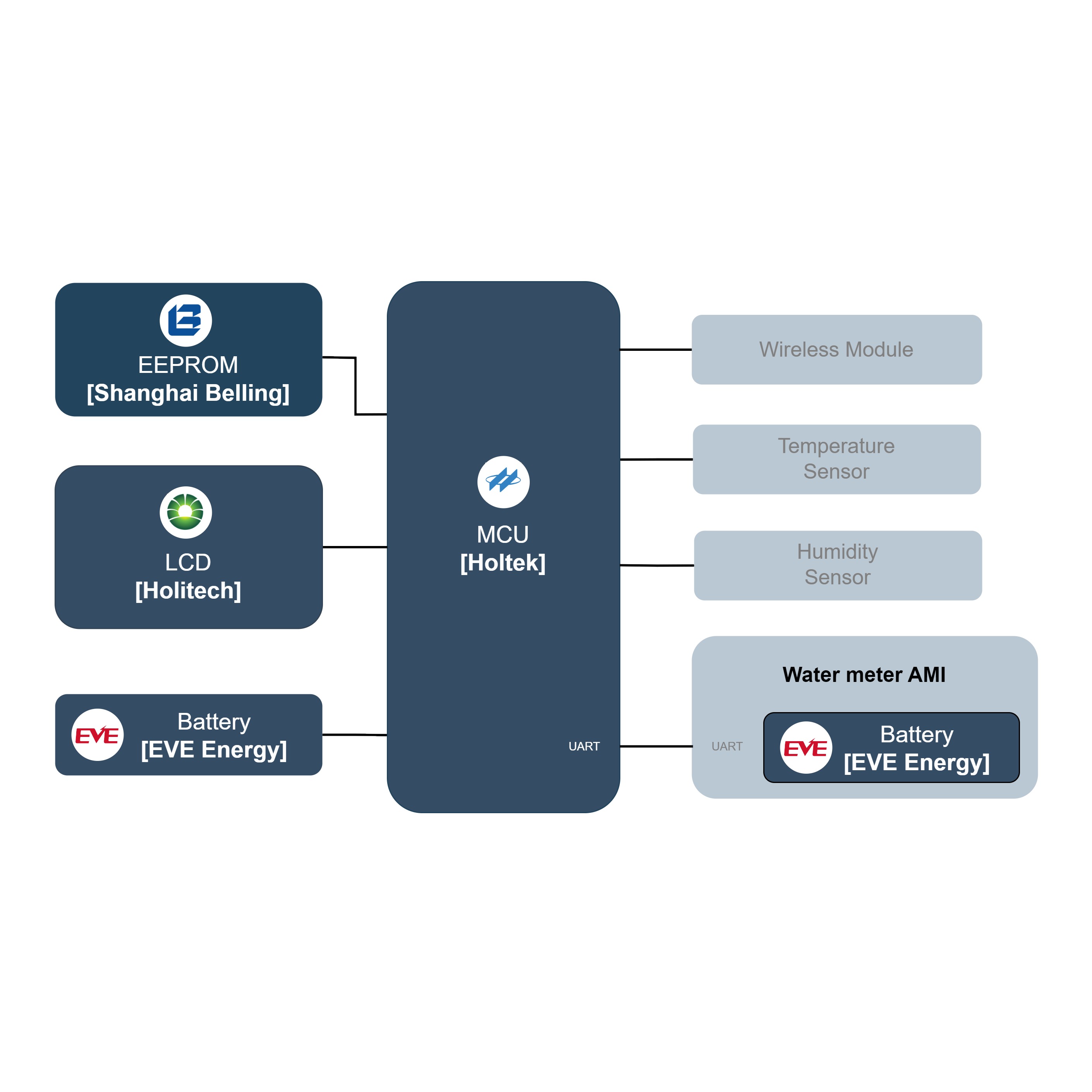

수도미터 장비 시스템의 내부 시스템 블록 다이어그램은 다양한 구설 요소들로 이루어집니다. 이 중 주요 구성은 수도미터 메인 MCU 유닛, 센서 모듈, 무선 또는 유선 통신 모듈, 보안 및 암호화, 디스플레이 및 UI, 배터리로 구성됩니다.
